蝶閥綜合概述及其在工業流體控制中的地位

作為工業管道系統中不可或缺的流體控制設備，蝶閥憑借其獨特的結構設計和功能特性，在能源、化工、水務等領域的流體輸送與調節中占據核心地位。從1930年代美國***發明到全球范圍內的廣泛應用，蝶閥的技術演進始終圍繞“***、可靠、經濟”三大核心需求展開，逐步成為現代工業流體控制的中堅力量。

一、蝶閥的技術本質與結構創新

1.1 旋轉啟閉的流體控制哲學

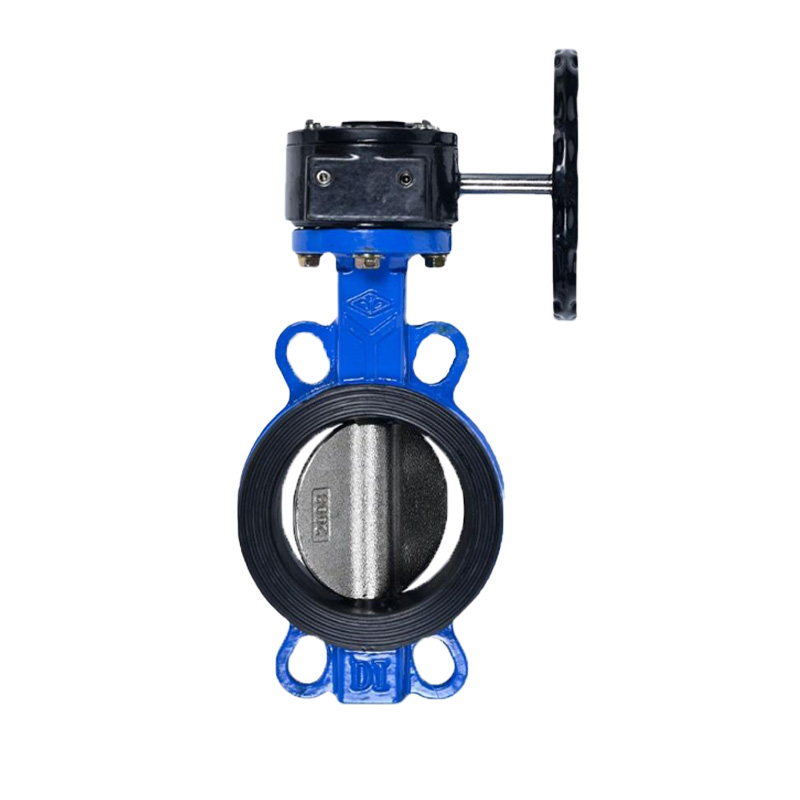

蝶閥的核心控制邏輯基于“旋轉啟閉”機制：通過閥桿帶動圓形蝶板在閥體內進行90°旋轉，實現管道介質的快速截斷或流通。這種設計使其流阻系數僅為閘閥的1/10，在DN800輸水管線中可降低泵機能耗約15萬千瓦時/年。其蝶板流線型設計進一步減少了介質通過時的湍流，使流體阻力損失較傳統閥門降低30%以上，成為節能型流體控制設備的典型代表。

1.2 結構進化的三階段突破

- 同心蝶閥（***代）：閥桿、蝶板、閥體中心共線，結構簡單但密封面易磨損，僅適用于低壓工況。

- 雙偏心蝶閥（第二代）：通過閥桿軸線偏離蝶板中心和閥體中心，消除啟閉時的過度擠壓，使金屬密封成為可能，耐壓等級提升至6.4MPa。

- 三偏心蝶閥（第三代）：在雙偏心基礎上增加密封面錐角偏置，實現“扭力密封”而非“位置密封”，泄漏率可達ANSI VI級，耐溫范圍擴展至-196℃至606℃，成為LNG接收站等極端工況的***。

二、工業應用中的核心優勢

2.1 全場景覆蓋的適應性

蝶閥的驅動方式多樣化（手動、電動、氣動、電液聯動）和連接形式靈活性（法蘭式、對夾式、焊接式），使其能夠適應從-100℃超低溫到606℃高溫、從真空到100MPa超高壓的全工況需求。例如：

- 石油化工：三偏心金屬密封蝶閥可耐受H?S、CO?等腐蝕性介質，壽命達10年以上；

- 水處理系統：對夾式軟密封蝶閥通過EPDM密封圈實現零泄漏，滿足飲用水衛生標準；

- 核電站：采用哈氏合金材質的蝶閥可抵抗輻射環境，響應時間＜1.2秒，遠超法規要求的3秒標準。

2.2 經濟性與可靠性的平衡藝術

以DN1000管道為例，蝶閥重量僅2噸，而同規格閘閥達3.5噸，安裝空間節省40%以上。其模塊化設計使密封件更換時間縮短至30分鐘，維護成本降低60%。在某鋼鐵集團高爐煤氣管道中，雙偏心蝶閥連續運行5年無泄漏，較傳統閥門壽命提升3倍。

三、工業流體控制中的戰略地位

3.1 流程工業的“神經節點”

在連續生產的化工流程中，蝶閥承擔著介質分配、流量調節、緊急切斷等關鍵任務。例如，在乙烯裂解裝置中，電動三偏心蝶閥通過DCS系統實現±0.5°的精準控制，確保反應溫度波動＜0.5℃，直接提升產品合格率2個百分點。

3.2 智慧化轉型的載體

隨著工業4.0推進，智能蝶閥集成壓力、溫度、流量傳感器，形成“自感知-自診斷-自調節”的閉環控制系統。在某智慧水務項目中，配備物聯網模塊的蝶閥可實時上傳運行數據，通過AI算法預測密封件壽命，將計劃外停機減少75%。

3.3 綠色制造的推動者

蝶閥的輕量化設計顯著降低原材料消耗，其流阻優化特性使泵送能耗下降10%-15%。在碳捕集利用與封存（CCUS）項目中，超低溫蝶閥可耐受-70℃液態CO?，泄漏率＜0.1%，為減碳技術提供關鍵設備支撐。

四、技術挑戰與發展方向

盡管蝶閥技術已趨成熟，但在極端工況下仍面臨挑戰：

- 超高溫領域：現有金屬密封材料在800℃以上易發生蠕變，需開發新型鈷基合金；

- 強腐蝕介質：氯離子濃度＞20000ppm時，哈氏合金C-276的耐蝕性下降，需探索陶瓷復合涂層技術；

- 微小流量控制：傳統蝶閥在開度＜15°時流量特性非線性，需結合流體力學仿真優化蝶板型線。

未來，蝶閥技術將向“全工況適配+智能化+零泄漏”方向演進。通過材料科學、數字孿生、增材制造等技術的融合，蝶閥有望在深海油氣開發、氫能儲運、***核反應堆等新興領域發揮更大作用，持續鞏固其在工業流體控制領域的核心地位。
